调度数据网解决方案

一、调度数据网概述

为保障电力调度数据网的顺利实施，本着“统一规划设计，统一技术体制，统一路由策略，统一组织实施”的原则而组建，目前数据网节点覆盖全国大部分地区，实施方案仍在优化和完善中。调度数据网实现了电力调度系统的互联，促进各地区调度自动化业务的发展，并为日后电力市场的建设和发展打下坚实的基础。

电力调度数据网工程是电力二次系统安全防护系统的重要组成部分，依据“安全分区、网络专用、横向隔离、纵向防护”的技术原则建设实施。

二、调度数据网基本要求

1、高可靠性

设备本身的可靠性（热插板，热备份，双电源等）

网络设计的可靠性，任一设备断电或通道断开，网络不允许中断。

2、实时性

网络延迟时间低

全网路由收敛时间低

网管实时反映网络拓扑及故障告警

3、安全性

安全隔离

设备安全

安全控制和安全监测

安全管理

三、调度数据网解决方案

目前一个标准节点的建设包括两套调度数据网，实现双平面同时运行。一套调度数据网包含路由器一台，交换机两台及二次安全防护设备（纵向加密）两台，目前市场相关设备种类繁多，本方案以华三及科东产品为例：

1、 接入路由器

路由器是连接因特网中各局域网、广域网的设备，它根据信道的情况自动选择和设定路由，以最佳路径，按前后顺序发送信号。

2、 接入交换机

       交换机用于电信号转发的网络设备。它可以为接入交换机的任意两个网络节点提供独享的电信号通路。

3、 二安全防护（纵向加密）

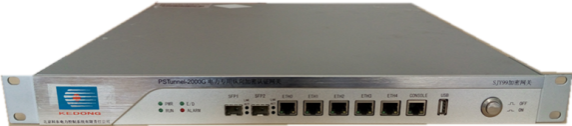

        纵向加密认证网关”是用于保护电力调度数据网路由器和电力系统的局域网之间通信安全的电力专用网关机。该设备提供保护上下级控制系统之间的广域网通信提供认证与加密服务，实现数据传输的机密性、完整性保护。

4、 调度数据网设备布置图

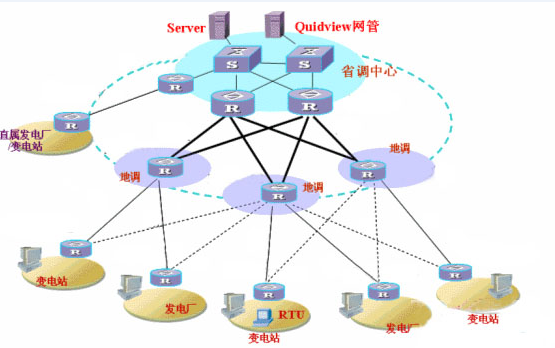

5、 组网拓扑如图：
