电力监控系统解决方案

系统概述

本系统方案为采集各站点配电房二次设备的实时状态信息，同时配备了后台监控工作站系统及前置设备实现对配电房的状态监视的无缝切换，同时前置设备具备接入功能，将数据实时传送云端系统，前置设备传送的实时数据，分析并处理，后台监控系统具备友好的人机交互界面。

监控系统设计标准

GB/T13730 地区电网数据采集与监控系统通用技术条件

DL451 循环式远动规约

DL516 电力调度自动化系统运行管理规程

DL/T550 地区电网调度自动化功能规范

DL/T634 远动设备及系统

DL/T1080 电力企业应用集成配电管理的系统接口

Q/GDW 461 地区智能电网调度技术支持系统应用功能规范

总体方案

通常采用光纤（也可无线）实现通信数据传输，同时在各配电房部署有通讯管理设备、光交换设备与微机保护装置、数显表、高低压仪表、环境监控仪等通过数据通信总线实现数据的实时交互。数据采集完成后发送给光交换设备，前置设备接收光交换设备传输过来的实时数据,处理分站的数据信息。同时前置设备与后台监控系统实时交互数据，后台监控系统分析前置设备上送的数据，通过人机交互界面展示给监控人员。

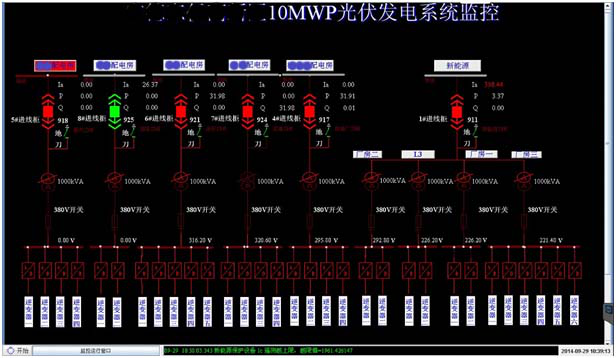

监测软件主要包括：数据采集软件、数据处理软件、图模编辑软件、人机交互软件、报表软件等。

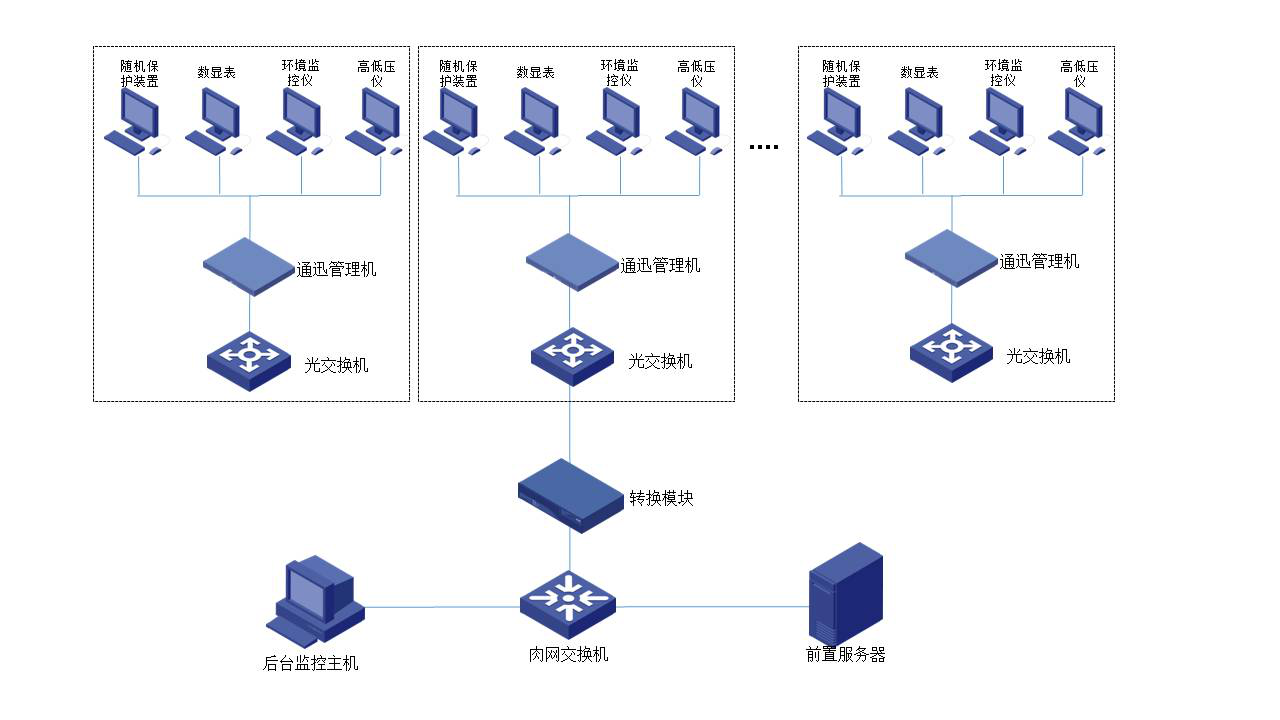

监控系统拓扑图
